Co to jest?
Tym razem remontuje wiertarkę stołową - Sechsgang Universal DUSS D23-II Bohrmaschine. Wiertarka rodem z Niemec, produkowana przez firmę Duss (Georg Theisen Norymberga) z przeznaczeniem raczej dla lżejszych robót w warsztacie, nadaje się do pracy w metalu, lecz nie jest tak "pancerna" jak nasza konstrukcja WS-15.Maszyna jest ciekawa, dobrze i dokładnie wykonana. Nie znalazłem niestety żadnych opracowań, dyskusji, mało jest zdjęć, stąd to moje dokumentowanie.
Duże zalety tej konstrukcji to:
- wrzeciono pozwala mocować narzędzia na stożek Morsa 2,
- wrzeciono posiada skrzynie przekładniową pozwalającą uzyskać 4 przełożenia (choć tu pewne wyjaśnienia są potrzebne, ale to dalej)
- kompaktowa budowa - generalnie składa się z dwóch zespołów: stół z posuwem pionowym i wrzeciennik, który może być demontowany i użyty w innych konstrukcjach.
- wrzeciennik jest zespolony ze skrzynką przekładniową i zakończony kołnierzem montażowym. Dzięki temu możliwe jest wymontowanie wrzeciennika i używanie go w innych sytuacjach.

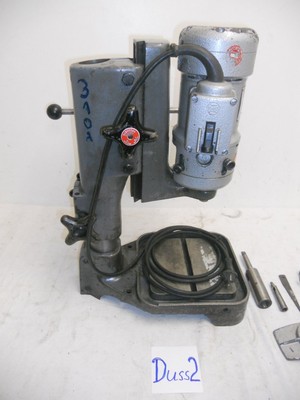

Widok od strony włącznika - źródło ebay |

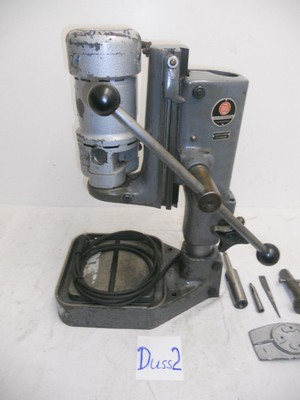

Widok od strony dźwigni posuwu pionowego - źródło ebay |
Niemcy tak opisują parametry:
220V - 1100W - 4,6 Ampere
Gangstellung:
1+2 - 180 - Stahl bis 23Ø
1+3 - 380 - Stahl bis 18Ø
2+4 - 500 - Stahl bis 13Ø
3+4 - 1000 - Stahl bis 13Ø
Schleifscheiben bis 125Ø mm zulässig
Aufspannfläche L- 270mm x B- 270mm
Höhe des Bohrständersca.515mm
Ausladung ca 170 mitte Bohrer
Aufnahme MK2
Rysunek techniczny jaki udało mi się wyszukać
Poniżej lub w wersji PDF - pobierzZakres działań
Stan wiertarki pozwalał ją użytkować, ale tylko na jednym przełożeniu, stąd zdecydowałem się na remont, a plan jest taki:- demontaż i ocena, dokumentacja stanu
- wymiana łożysk
- naprawa mechanizmów przełożeń
- modyfikacja wrzeciona stożka morsa 2 tak, aby mocować oprawki ER poprzez dodatkową, wkręcaną w oprawkę płetwę.
